为了提高供电系统的可靠性、灵活性和智能化，双电源进线设计和模块化设计应运而生。双电源进线通过冗余设计，确保了电源在故障时的无缝切换，从而保障了供电的连续性。模块化设计为低压配电柜提供了更高的灵活性，使其能够根据实际需求进行快速调整，满足不同场景下的电力分配要求。

1 低压配电柜的模块化设计方案

1.1 低压配电柜的模块化设计架构

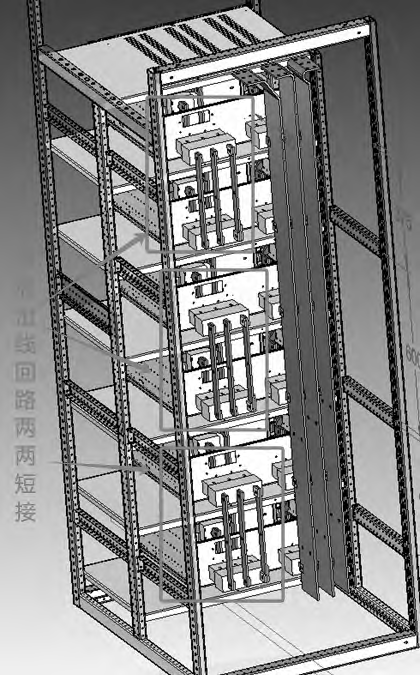

低压配电柜的模块化设计架构通常包括进线模块、出线模块、联络模块等基本构件。每个模块都是独立的单元，可以根据具体的需求进行自由组合与配置。例如，进线模块用于连接外部电源，出线模块负责电力分配，而联络模块则起到连接不同电源、保证系统冗余的作用。这种模块化结构不仅使开关柜的安装与维护更为方便，而且在出现故障时，可以快速定位问题模块，避免了传统设计需要停机进行全盘检查的情况出现。模块之间的互换性也使得不同厂家生产的模块可以互相替换。低压出线柜设2路出线，每路出线均并联2个相同低压塑壳开关，两个开关互为备用。当其中一路开关发生故障需要维修更换时，工作人员仅需手动合上另一路开关即能不间断供电，且不影响故障开关的维修更换。2路出线的母线通道一致，出线抽屉与出线触头之间两两短接，从而进一步提高了开关柜系统的灵活性与兼容性。通过冗余设计，模块化开关柜还能够保证在单个模块故障时，系统的其他部分继续稳定运行，避免了全系统停机。

  2 双电源低压配电柜的优化方案

2.1 电气连锁与自投自复机制的优化

电气连锁设计在低压配电柜中的作用主要是确保各个电气部件协同工作，避免误操作带来的电力中断或设备损坏。电气连锁设计的优化，要简化切换过程，降低延时，提高响应速度。在传统设计中，电气连锁可能会导致操作延误，尤其在电源切换时。优化后，低压配电柜采用了更高效的电气连锁系统，可以确保在发生故障时，系统能够快速切换电源，保障供电不中断。自投手复与自投自复机制的优化，是提高低压配电柜自动化程度的关键。通过改进这些机制，系统可以在电源失效时自动恢复，而不需要人工干预。尤其在电源恢复后，自动恢复功能会迅速将系统恢复至正常状态，减少人工操作带来的延误。

2.2 模块间的协调与优化

模块化设计使低压配电柜具有了灵活性和可扩展性。然而，模块之间的协调工作对于系统的整体稳定性至关重要。不同模块之间需要保持良好的协作，以确保电气连接、控制信号和负载分配的无缝衔接。优化设计中，模块间的电气连接被进一步精细化，通过改进控制逻辑，使得每个模块之间的互动更加高效。特别是进线、出线和母联柜之间的协调设计，通过合理配置互联电路，确保了电源切换时，系统能够平稳过渡，不会产生过载或电压波动等问题。冗余设计的引入提高了模块的独立性，即使某个模块出现故障，其他模块也能保持正常运行，从而避免了系统全局故障的出现。

2.3 智能化与自动化优化

随着智能技术的不断进步，低压配电柜的自动化水平得到了显著提升。通过引入微机控制和智能化技术，低压配电柜可以实现对系统运行状态的实时监控和故障预测。通过运用智能化的故障检测系统，设备可以在故障发生前进行预警，从而帮助操作人员提前处理潜在问题，避免设备停机或造成更大损失。特别是通过智能化技术的引入，系统可以自动检测电压、电流等关键参数，当出现异常时，系统能够自动切换电源或进行故障隔离，大幅提高了系统的可靠性。自动恢复机制在故障发生后，还能够迅速恢复供电，缩短了人工干预的时间，减少了操作失误的可能性。
