一、安装前准备

1、备图

  准备好元器件布置图、编号图、接线图、原理图等。

2、备料

  A、根据图纸备好所需元器件，并核对元器件的型号、规格和数量，同时对元件器的完好性进行检查；

  B、准备好各种规定的OT、UT型铜接头，各种规定的PVC聚氯乙烯绝缘铜芯线、阻燃聚丙烯缠绕管、塑料扎线、套管、行线槽、导轨，松香焊丝及中性焊剂、各种紧固件；

3、备工具

  准备工具如斜口钳、尖嘴钳、老虎钳、剥线钳、压线钳、扳手、螺丝刀、剪刀、圈尺、万用表、打码机等；

二、安装工艺要求

1、行线要求

  行线时根据接线图导线应尽量走行线槽中，不能走行线槽部分要用缠绕管缠绕或扎带扎捆。

2、冷压端子的压接要求

  A、多股铜芯线与冷压端子压接时，冷压端子的孔径截面应和导线截面相配合，冷压接头的安装孔应和电器元件接点螺钉直径相一致；

  B、压接前导线与冷压端子需经镀锡处理；

  C、导线绝缘部分应与冷压接头端靠紧，铜接头压接后不应有松动现象。

3、热缩套管要求

  A、打码前先将号码管上的灰尘擦净；

  B、所有的号码管字迹必须清晰、端正，长度应一致。正常情况为12mm，特殊的视号码位长度而定；

  C、号码管字体方向应一致且与冷压端子紧密相连。

4、元件器标志（编号）要求

  A、元器件编号字迹必须清晰、端正，大小应一致；

  B、贴元器件编号时应整齐一致且与相关元件器一一对应

5、接线要求

  导线端头与电器元件接点连接的螺钉应旋紧，不得松动，接线后各导线应整形，以达到美观、线路挺直、接点牢固。

6、元器件安装要求

  A、根据图纸正确安装元器件；

  B、元器件安装上均有平垫圈和弹簧垫圈，旋紧程度以弹簧垫圈压平为准螺钉。

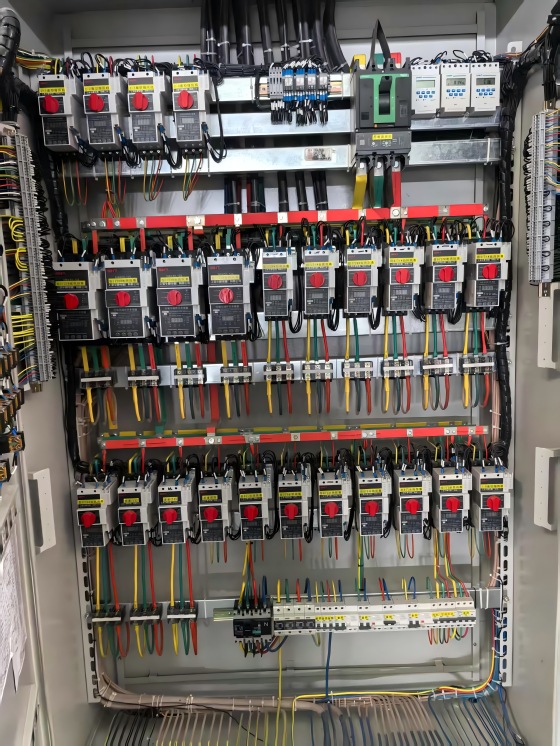

三、元件器安装及接线

1、元件器装配

  A、根据图纸先安装行线槽再安装导轨；

  B、元件器安装时遵循从左往右、从上往下的原则。

2、柜内接线

  A、根据图纸先接主回路再接控制回路（特殊情况除外）

四、检验

  A、检验导线截面是否符合图纸规定；

  B、检验元器件安装是否稳固、无损坏；

  C、检验布线安装是否整齐美观、线固定完好，冷压接头接点牢固，冷压接头是否和元器件螺孔旋紧。

  D、按电气原理图检验各导线接点是否正确、电气相位是否有错位或排列颠倒现象。

五、测试
